驻极体麦克风也称为电容式麦克风。原理是：内部由FET和金属膜片组成。声音导致金属膜片振动。由于其独特的内部结构，FET输出相应的电压。大多数电话都是驻极体麦克风。

驻极体麦克风，也称为驻极体麦克风，是由驻极体材料制成的特殊电容“声 - 电”转换装置。它是一种将声音转换为相应电信号的传感元件。它具有体积小，结构简单，电声性能好，价格低廉的特点。它广泛用于录音机，无线麦克风和语音控制电路。

首先，驻极体麦克风的分类

常用的驻极体麦克风可以以扩展（即内置）和外部模型的形式提供。机载式驻极体麦克风适合安装在各种电子设备中，其外观如图2（a）所示。常见的机载驻极体麦克风大多呈圆柱形，直径分别为φ6mm，φ9.7mm，φ10mm，φ10.5mm，φ11.5mm，φ12mm，φ13mm......各种规格;三端子型和引线型都是三种类型的引入型，带有软屏蔽线的引入型和没有引线的无焊接型，它们可以直接焊接在电路板上。例如，根据尺寸的大小，普通和微型有两种类型，微型驻极体麦克风已广泛应用于各种微型录像机，数码相机，手机和其他电子产品。



2.主要参数

表征驻极体麦克风性能的参数如下：



（1）工作电压（UDS）。这是驻极体麦克风正常工作时必须在麦克风上施加的最小直流工作电压。此参数因型号而异。即使是相同的型号也具有很大的分散性。通常，制造商给出的典型值为1.5V，3V和4.5V。



（2）工作电流（IDS）。这是指驻极体麦克风在静止时经过的直流电流。它实际上是内部FET的静态电流。与工作电压类似，工作电流的分散也很大，通常在0.1和1mA之间。



（3）最大工作电压（UMDS）。这指的是驻极体麦克风内部和源极两端的FET可以容忍的最大直流电压。当超过极限电压时，FET会因击穿而损坏。

（4）灵敏度。这是指麦克风在一定的外部声压下可以产生的音频信号电压的大小。单位通常为mV / Pa（毫伏/帕斯卡）或dB（0dB = 1000mV / Pa）。通常，驻极体麦克风的灵敏度在0.5至10mV / Pa或-66至-40dB的范围内。麦克风的灵敏度越高，在相同声音量下输出的音频信号的幅度就越大。

（5）频率响应。也称为频率特性，它指的是麦克风的灵敏度随声音频率的变化而变化的特性，通常用曲线表示。通常，当声音频率超过制造商给出的上限和下限时，麦克风的灵敏度将显着下降。驻极体麦克风的频率响应通常是平坦的。普通产品的频率响应更好（即灵敏度更均衡），范围从100 Hz到10 kHz，质量更好的麦克风为40 Hz到15 kHz，高质量麦克风高达20 Hz到20 kHz 。

（6）输出阻抗。这是指在特定频率（1 kHz）下麦克风输出的AC阻抗。驻极体麦克风由内部FET进行阻抗变换，其输出阻抗通常小于3kΩ。

（7）固有噪声。这是指没有外部声音时麦克风输出的噪声信号电压。麦克风的固有噪声越大，在操作期间输出信号中混合的噪声就越大。典型的驻极体麦克风的固有噪声非常小并且是微伏电平电压。

（8）指向性。也称为方向性，它指的是麦克风的灵敏度随声波的入射方向而变化的特性。麦克风的方向性分为三种类型：单向性，双向性和全向性。单向麦克风的前侧比其他方向对声波更敏感，并且可以根据方向特征曲线的形状细分为三种类型：心形，超心形和超方形;双向麦克风前后方向的灵敏度均高于其他方向;全向麦克风对来自所有方向的声波具有基本相同的灵敏度。最常用的机载驻极体麦克风是全向麦克风。
三，应用图

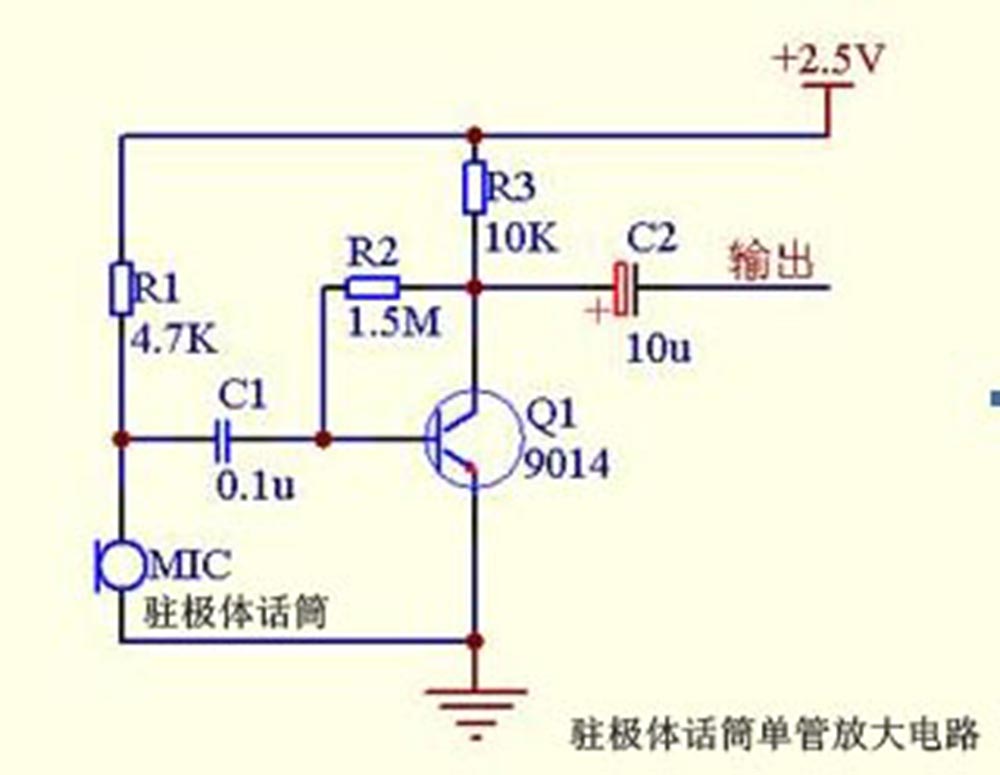

驻极体话筒放大电路图

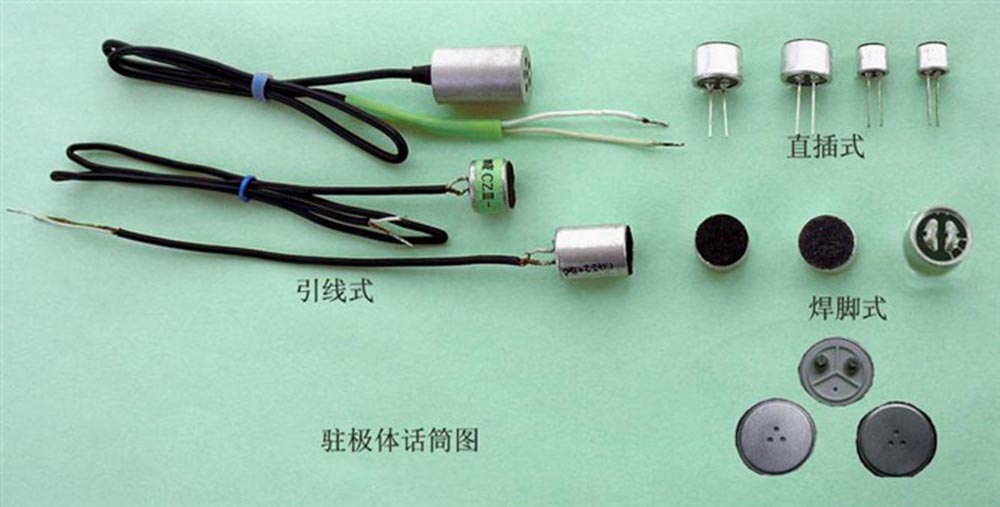

四，各种型号的图片

各种形状和大小的麦克风
